Экструдер серии EVO

Новое поколение экструзионных машин серии EVO представляет собой последнее слово техники в области производства предварительно напряженных пустотных плит.
Производимый компанией Nordimpianti экструдер доступен в 5 вариантах в зависимости от типа производимых изделий и будет выгодным решением для компаний, которым нужен гибкий подход в производстве пустотных плит различных размеров.
Экструзионная машина формует изделия во время одного цикла, используя метод экструзии без необходимости вибрации, таким образом сводя шум машины до минимума.
Машина имеет модульную структуру, блок питания вместе с бункером можно переставить таким образом, чтобы производить панели разной высоты.

Стандартная высота варьируется от 150 мм до 520 мм, а допустимая ширина может быть 600 мм, 1200 мм, 1250 мм, 1500 мм и 2400 мм.
Высоту изделий, а также толщину вертикальных ребер можно варьировать в определенных пределах в соответствии с типом применения и спецификацией изделия.

Модели

Экструдер серии EVO
Модульный и взаимозаменяемый

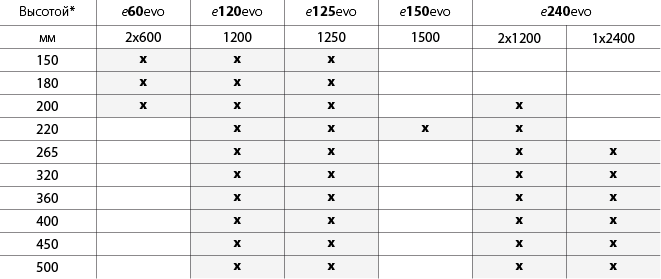

Сравнительная таблица +


Лучший Экструдер для производства пустотных плит.

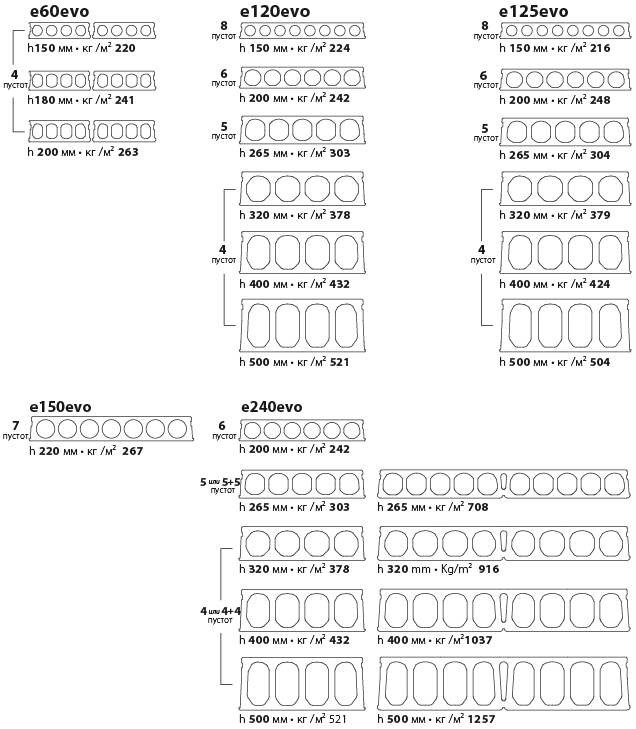

Производимые изделия +

Экструдер EVO e60 был разработан, чтобы удовлетворить потребности производителей при изготовлении пустотных плит в сфере гражданского и жилого строительства...
Больше
Экструдер EVO e120 предназначен для производства пустотных плит стандартной ширины 1200 мм и высотой от 150 мм...
Больше
Экструдер EVO e125 предназначен для удовлетворения потребностей бразильского рынка, где широко используются пустотные плиты шириной 1250 мм и высотой от 150 мм...
Больше
Экструдер EVO e150 был разработан для удовлетворения потребностей рынка России и стран бывшего Советского Союза, где широко используются пустотные плиты шириной 1500 мм и высотой от 220 мм...
Больше
Экструдер EVO e240 предназначен для удовлетворения потребностей производителей пустотных плит, заинтересованных в производстве элементов шириной 2400мм и высотой от 200 мм до 500 мм...
Больше

Технология

Как это работает

Читать Далее +

Бетон, загруженный в бункер экструдера (1), под собственным весом попадает на шнеки (2).
Далее шнеки проталкивают бетон в камеру уплотнения (3), где находятся формующие трубы (4). Формующие трубы вместе с боковыми формующими пластинами образуют пустоты в изделии без использования вибрации.
Шнеки, формующие трубы, боковые пластины и верхнее заглаживающее устройство (5) совершают колебательные движения вперед-назад, а трубы также раскачиваются, что обеспечивает отличное уплотнение бетона в каждой точке и обеспечивает отличные технические характеристики изделий.
Экструдер evo от NORDIMPIANTI оборудован системой контроля уплотнения (6) tчто позволяет оператору полностью контролировать машину, чтобы уменьшить или повысить плотность бетона до требуемого значения.

Описание

TЭкструдер EVO NORDIMPIANTI состоит из 3-х основных частей, универсального блока управления и питания, универсального бункера и сменного модуля формообразующей вставки.

Моторизованная группа

Моторизованная группа включает в себя основные двигатели, привод, панель управления. Моторизованную группу и бункер можно быть легко и быстро перенести на другую формообразующую вставку для изготовления другого изделия. Шнеки, формующие трубы, боковые пластины и верхнее заглаживающее устройство (5) совершают колебательные движения вперед-назад, а трубы также раскачиваются, что обеспечивает отличное уплотнение бетона в каждой точке и обеспечивает отличные технические характеристики изделий. Экструдер evo от NORDIMPIANTI оборудован системой контроля уплотнения (6), что позволяет оператору полностью контролировать машину, чтобы уменьшить или повысить плотность бетона до требуемого значения.

Бункер

Бетон доставляется в бункер машины. Из бункера бетон подается в шнеки формообразующей вставки. Уровень бетона в бункере контролируется лазерным датчиком минимального уровня, который останавливает машину, если нет достаточного количества бетона. Это устройство останавливает машину для того, чтобы избежать повреждения изделия, когда в машине полностью отсутствует бетон. Когда бункер экструдера загружен, машина автоматически возобновляет работу.

Формообразующая вставка

Формообразующая вставка состоит из специальной коробки передач, заполненной маслом для смазки компонентов трансмиссии. Также она состоит из шнеков, формующих труб, боковых формообразующих, заглаживающего устройства и направляющих троса. Формообразующая вставка определяет высоту и пустотность производимого изделия. Для выпуска разных типоразмеров плиты необходимо заменить вставку. Стандартные формообразующие вставки производят пустотные плиты с 8, 6, 5 или 4 пустотами.

Формообразующие вставки на

8,6,5,4
пустот


Вставка на 8 шнеков
ПБ высотой 150 мм


Вставка на 6 шнеков
ПБ высотой 200 мм

Вставка на 5 шнеков
ПБ высотой 265 мм


Вставка на 4 шнеков
ПБ высотой 320-500 мм
• Формовочные трубы (1)
• Заглаживающее устройство (2)
• Конвейер для подачи бетонной смеси (3)

Универсальность производства

Формующая вставка на 4 шнека позволяет формовать пустотные плиты различной высоты путем простой смены деталей из вспомогательного комплекта. Вспомогательный комплект состоит из:
• Формовочные трубы (1)
• Заглаживающее устройство (2)
• Конвейер для подачи бетонной смеси (3)
Вспомогательный комплект для формообразующей вставки на 4 шнека позволяет производить панели высотой от 320 мм до 500 мм. Вспомогательные комплекты доступны и для других формующих вставок.


Технические данные

Длина с кабельным барабаном
4050 мм
Ширина
1650 мм
Высота, в зависимости от формообразующей вставки
2250 - 2350 мм
Ширина рельсовой колеи, стандартная дорожка для литья Nordimpianti
1410 мм
Емкость бункера для бетона
1.8 м³
Общий вес, в зависимости от формообразующей вставки
8100 - 9100 кг
Питание подключения 400 В, 50 Гц
55 кВт
Уровень шума
< 85 дБА

Главные преимущества

Экструзионных машин от NORDIMPIANTI

Идеальная обработка поверхности
Удобство для пользователя
Трансмиссия в масляной ванне
Минимальное время простоя для замены формообразующей вставки
Низкие эксплуатационные расходы

Высокий уровень плотности бетона

  • Все двигатели с ИНВЕРТОРНЫМ приводом обеспечивают точный контроль над машиной;
  • Идеальная обработка поверхности;
  • Точный контроль размеров плиты;
  • Машина оснащена функцией управления уровнем плотности бетона производимого изделия;

Гибкость производства

  • Высота плит от 150 мм до 520 мм;
  • Широкий спектр стандартных и индивидуальных сечений для удовлетворения любых технических требований;
  • Экструдеры EVO могут поставляться для изготовления плит шириной 2 х 600 мм, 1200 мм, 1250 мм, 1500 мм, 2 х 1200 мм или 2400 мм.

Проверенная надежность

  • Прочная конструкция;
  • Экструдеры NORDIMPIANTI получили международное признание;
  • Большинство механических частей оцинкованы для еще большей долговечности и простоты в обслуживании;
  • Комплектующие поставляются от самых известных мировых поставщиков;

Удобство для пользователя

  • Новая панель управления оператора;
  • Сбор производственных данных для анализа использования машины и производственных затрат;
  • Расходные материалы разработаны для длительного срока службы;
  • Расходные материалы спроектированы таким образом, чтобы их замена производилась за минимально короткое время;
  • Быстрый переход на изготовление различных профилей и высоты плиты;
  • Шум машины сведен к минимуму.

Перекрытия и
стены

для стен
Пустотные плиты для стен

Производство предварительно напряженных пустотных плит для перекрытий и стен

С экструдером evo от NORDIMPIANTI можно изготавливать пустотные плиты для перекрытий и стен.

Производственная система дает хорошее качество поверхности на обеих сторонах изделия (одна сторона гладкая из-за стальной дорожки, а другой стороне придается отличная гладкость заглаживающим устройством на литейной машине). Это означает, что при необходимости изготовленная панель готова к покраске.


для перекрытий
Пустотные плиты для перекрытий

Производство специальных элементов

Экструдер evo от NORDIMPIANTI также может быть оснащен для изготовления пустотных плит с краем для шпоночного соединения. Использование этих изделий в строительстве позволяет соответствовать требованиям строительных норм в сейсмических зонах.

Формование шпоночного соединения производится специальными краевыми зубчатыми роликами.

Производство специальных элементов

Галерея

Экструдер Evo
Экструдер Evo
Производство пустотных плит 2x600 мм
Производство пустотных плит 2x600 мм
Производство пустотной плиты 2x1200 мм
Производство пустотной плиты 2x1200 мм
Превосходный уровень уплотнения бетона и сцепление с арматурой
Превосходный уровень уплотнения бетона и сцепление с арматурой
Идеальная обработка поверхности
Идеальная обработка поверхности
Трансмиссия в масляной ванне
Трансмиссия в масляной ванне
Минимальное время простоя для замены формообразующей вставки
Минимальное время простоя для замены формообразующей вставки
Удобство для пользователя
Удобство для пользователя
Шнеки-питатели из двух частей
Шнеки-питатели из двух частей
Удобство для пользователя
Удобство для пользователя
